HZJF-9041D ระบบทดสอบการคายประจุบางส่วนแบบสี่ช่องสัญญาณ
คำอธิบายโครงสร้าง
เครื่องมือนี้เป็นโครงสร้างตู้มาตรฐานแบบตั้งโต๊ะ พื้นผิวการทำงานของเครื่องมือแบ่งออกเป็นสองส่วน: แผงด้านหน้าและแผงด้านหลัง ตำแหน่งของแต่ละส่วนประกอบจะแสดงในรูปที่ 2a และ 2b

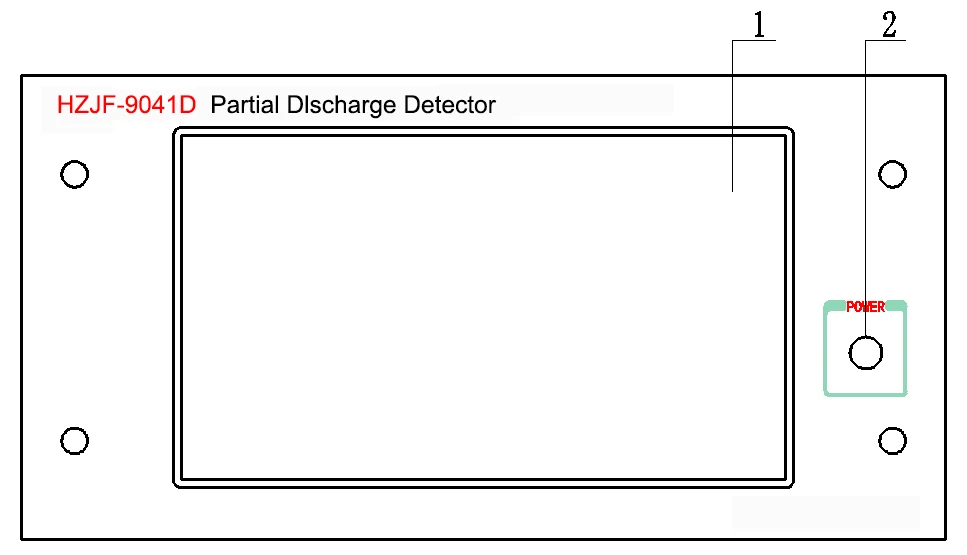

รูปที่ 2a HZJF-9041แผนภาพของแผงด้านหน้าของเครื่องตรวจจับการคายประจุบางส่วน
รูปที่ 2b HZJF-9041แผนภาพของแผงด้านหลังของเครื่องตรวจจับการคายประจุบางส่วน
เฮิร์ซเจเอฟ-9041ดีคำอธิบายของส่วนประกอบแผงด้านหน้าและแผงด้านหลัง
1. หน้าจอสัมผัส: แสดงรูปคลื่น PD ที่วัดได้, PD, แรงดันทดสอบ, ความถี่การทดสอบและพารามิเตอร์อื่น ๆ
2. ปุ่มสวิตช์ไฟ: กดหนึ่งครั้งเพื่อเปิด; กดอีกครั้งเพื่อปิด;
3. อินพุตการคายประจุบางส่วน: อินพุตสัญญาณการวัดการคายประจุบางส่วน HZJF-9041D มีสี่ช่องสัญญาณ สามารถเข้าถึงสัญญาณได้จากทุกช่อง
4. ตัวแบ่งแรงดันไฟฟ้าแรงดันสูงช่วงแรงดันไฟฟ้า: 150V;
5. สลักเกลียวกราวด์: จำเป็นต้องมีการต่อสายดินที่เชื่อถือได้ในระหว่างการทดสอบ
6. พอร์ต RS232: ผ่านพอร์ตอนุกรมนี้ พารามิเตอร์ของเครื่องมือคายประจุบางส่วนสามารถอัปโหลดไปยังอุปกรณ์อื่น ๆ ได้
7. อินพุตแหล่งจ่ายไฟภายนอก;
ตัวชี้วัดทางเทคนิคหลัก
1. ช่วงความจุที่เทียบเท่ากันอยู่ระหว่าง 6pF ถึง 250 μ F
2. จำนวนช่อง: สี่ช่อง
3. ช่วงการวัด: 0.1pc-10000nc
4. ความไวในการตรวจจับและกระแสไฟฟ้าที่อนุญาต (ดูตารางที่ 1)
|
เลขที่. |
การปรับช่วงความจุ |
ความไว (พีซี) (วงจรไม่สมดุล) |
ค่าประสิทธิผลของกระแสไฟฟ้าที่อนุญาต |
|
|
วงจรไม่สมดุล |
วงจรสมดุล |
|||
|
1 |
0-25-100พีเอฟ |
0.02 |
30mA |
0.25A |
|
2 |
25-100-400พีเอฟ |
0.04 |
50mA |
0.5A |
|
3 |
100-400-1500พีเอฟ |
0.06 |
120mA |
1A |
|
4 |
400-1500-6000พีเอฟ |
0.1 |
0.25A |
2A |
|
5 |
1500-6000-25000พีเอฟ |
0.2 |
0.5A |
4A |
|
6 |
0.006-0.025-0.1μF |
0.3 |
1A |
8A |
|
7 |
0.025-0.1-0.4μF |
0.5 |
2A |
15A |
|
8 |
0.1-0.4-1.5μF |
1 |
4A |
30A |
|
9 |
0.4-1.5-6.0μF |
1.5 |
8A |
60A |
|
10 |
1.5-6.0-25μF |
2.5 |
15A |
120A |
|
11 |
6.0-25-60μF |
5 |
25A |
200A |
|
12 |
25-60-250μF |
10 |
50A |
300A |
|
7R |
ความต้านทาน |
0.5 |
2A |
15A |
ตารางที่ 1. ความไวในการตรวจจับและค่ากระแสที่อนุญาตของหน่วยอินพุต
5. ฐานเวลาสแกนวงรี
(1) ความถี่ 50/60, 100, 150, 200, 400Hz
(2) การหมุน: 30 องศาเป็นเกียร์แรกและสามารถหมุนได้ 120 องศา
(3) วิธีการทำงาน: เส้นตรงคลื่นไซน์วงรี
6. หน่วยแสดงผล
ใช้หน้าจอสัมผัสแบบ capacitive ขนาด 10.1 นิ้ว
7. เครื่องขยายเสียง
(1) ความถี่ต่ำ 3dB ชั้น: 10, 20, 40KHz เป็นตัวเลือก
(2) ความถี่สูง 3dB fh:80, 200, 300kHz เป็นตัวเลือก
(3) Gain adjustment, rough adjustment 6, inter gear gain difference 20 ± 1dB, fine adjustment range >20เดซิเบล
(4) ความไม่สมมาตรของการตอบสนองของพัลส์บวกและลบ ＜ 1dB
8. กรอบเวลา
(1) ความกว้างของหน้าต่าง: ปรับได้ 5 องศา ~ 170 องศาที่ 50Hz
(2) ตำแหน่งหน้าต่าง: แต่ละหน้าต่างสามารถหมุนได้ 0 องศา ~ 170 องศา
(3) สามารถเปิดหน้าต่างเวลาสองครั้งแยกกันหรือพร้อมกันได้
9. การแสดงชีพจรสูงสุด
หน้าจอสัมผัสแสดงทศนิยม 1 ตำแหน่ง (10 ตำแหน่งขึ้นไป) ทศนิยม 2 ตำแหน่ง (น้อยกว่า 10 ตำแหน่ง) ข้อผิดพลาด: ± 3% (เต็มสเกล)
10. ทดสอบการแสดงผลแรงดันไฟฟ้า
(1) พิสัย 150kV
(2) Input impedance: >1m Ω
(3) จอแสดงผล: หน้าจอสัมผัส, แสดงทศนิยม 1 ตำแหน่ง
(4) ข้อผิดพลาด: ± 1%
11. ทดสอบการแสดงความถี่
ข้อผิดพลาด: น้อยกว่า ± 1%
12. ระบบมาตรฐานเป็นศูนย์
เครื่องหมายศูนย์สอดคล้องกับความถี่การสแกนวงรีทั้งหมด
13. โครงสร้าง
(1) ขนาด: 370 มม. (กว้าง), 460 มม. (ลึก), 215 มม. (สูง)
(2) น้ำหนัก: ประมาณ 12.5 กก
