แอปพลิเคชัน

ใช้เป็นมาตรฐานในการปรับเทียบหม้อแปลงกระแสไฟฟ้าที่มีระดับความแม่นยำต่ำกว่าตัวเองสองหรือมากกว่านั้น



โครงสร้าง

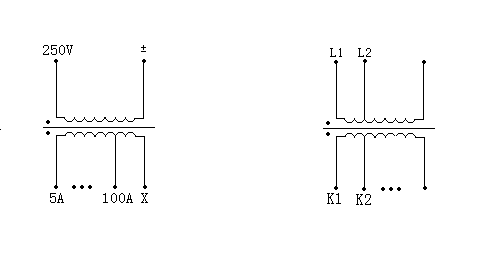

CT ถูกสร้างขึ้นด้วยการคดเคี้ยวหลักและการคดเคี้ยวรองโดยมีหลักการที่แสดงในรูปที่ 2

การเดินสายจะต้องเป็นไปตามอัตราส่วนปัจจุบันที่กำหนดโดยแผ่นป้ายสายไฟ L1 และ K1 เป็นขั้วขั้วของขดลวดหลักและคดเคี้ยวทุติยภูมิตามลำดับและ LA เป็นขั้วขั้วโลกเมื่อจำเป็นต้องข้ามแกนกลาง



พารามิเตอร์ทางเทคนิค

1. อุณหภูมิ: -5 องศา -40 องศา

2. ความชื้นสัมพัทธ์: ＜80%

3.Capacity: 5VA, 1VA cosφ =1

4. Primary Current: 1-2000 A

5. ปัจจุบันที่สอง: 5a, 1a

6. ความแม่นยำคลาส: 0. 05S

7. แรงดันไฟฟ้า: 500V

8. ความถี่: 50Hz

9. อนุญาตให้ทำงานระยะยาวภายใต้ปัจจุบันที่ได้รับการจัดอันดับ มากกว่า 500A ข้ามแกน



การสอบเทียบด้วยตนเอง

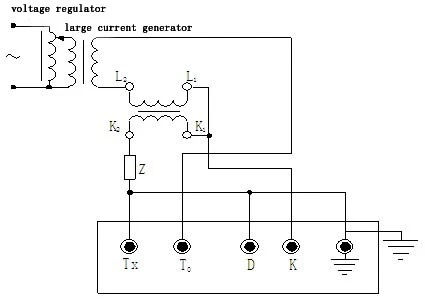

เมื่ออัตราส่วนปัจจุบันของ CT คือ 5/5 หรือ 1/1 มันมักจะทำการสอบเทียบด้วยตนเองเพื่อประเมินความแม่นยำ แผนภาพการเดินสายสำหรับการสอบเทียบด้วยตนเองแสดงในรูปที่ 3

ในรูปนี้ TX คือหม้อแปลงกระแสไฟฟ้า Z เป็นกล่องโหลด



การปรับเทียบ

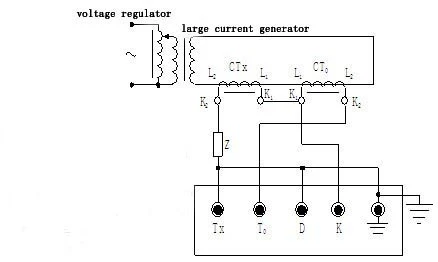

เมื่อมันถูกใช้เป็นมาตรฐานในการปรับเทียบหม้อแปลงกระแสไฟฟ้าซึ่งคลาสความแม่นยำนั้นต่ำกว่าตัวเองสองหรือสองตัวเองแผนภาพการเดินสายจะแสดงในรูปที่ 4 ในรูปนี้ t 0 เป็น CT มาตรฐาน; TX เป็น CT ที่ทดสอบแล้ว Z เป็นกล่องโหลดของ CT ที่ทดสอบแล้ว



ข้อควรระวัง

1. กระแสของ CT มาตรฐานและ CT ที่ทดสอบจะต้องเหมือนกันในการสอบเทียบ CT

2. ทำตามแผนภาพการเดินสายที่กำหนดอย่างเคร่งครัด

3. ทดสอบว่ากล่องโหลดนั้นแม่นยำหรือไม่ก่อนที่จะทำการสอบเทียบหม้อแปลง

4. ห้ามเปิดการคดเคี้ยวรองในระหว่างการสอบเทียบ

5. เลือก Demagnetization ก่อนการสอบเทียบแผนภาพการเดินสายจะแสดงในรูปที่ 5

สั้น ๆ ที่คดเคี้ยวรองก่อนที่จะตัดกำลังออกเมื่อการ demagnetization เสร็จสิ้น

6. แผนภาพการเดินสายของ CT ที่มีเครื่องกำเนิดไฟฟ้าขนาดใหญ่มีขนาดใหญ่คล้ายกับแผนภาพด้านบน พวกมันเหมือนกันยกเว้นการขดลวดเอาท์พุทของเครื่องกำเนิดไฟฟ้าขนาดใหญ่และการขดลวดหลักของหม้อแปลงเป็นสิ่งเดียวกัน



รูป

1. แผนผังหลักการหลักการของเครื่องกำเนิดไฟฟ้าขนาดใหญ่

2. แผนผังหลักการโครงสร้างของ CT
