400kV 5mA เครื่องทดสอบแรงดันสูง DC Hipot Test Set
400kV 5mA เครื่องทดสอบแรงดันสูง DC Hipot Test Set
I. แนะนำผลิตภัณฑ์
DC Hipot Tester ใช้กันอย่างแพร่หลายในการทดสอบแรงดันสูง DC ของตัวจับสังกะสีออกไซด์ อุปกรณ์ป้องกันการระเบิดด้วยแม่เหล็ก สายไฟ เครื่องกำเนิดไฟฟ้า หม้อแปลง เบรกเกอร์วงจร และผลิตภัณฑ์ไฟฟ้าอื่นๆ
II. แผนภาพหลักการทำงาน

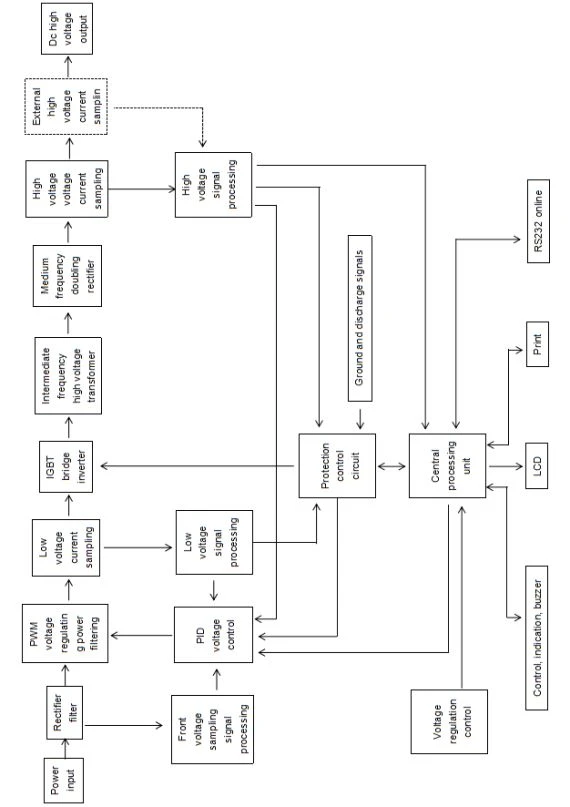

รูปที่. 1-1 แผนภาพหลักการทำงาน
ประสิทธิภาพทางเทคนิคหลัก
HZZGF Series ของตัวชี้วัดทางเทคนิคหลัก
ข้อมูลจำเพาะ พารามิเตอร์ทางเทคนิค | 100/20 | 120/20 | 200/10 | 300/10 | 400/2 | 400/3 | 400/5 |
แรงดันไฟขาออกที่กำหนด (kV) | 100 | 120 | 200 | 200/300 | 200/400 | 200/400 | 200/400 |
กระแสไฟขาออกที่กำหนด (mA) | 20 | 20 | 10 | 10 | 2 | 3 | 5 |
กำลังขับที่กำหนด (W) | 2000 | 2400 | 2000 | 3000 | 800 | 1200 | 2000 |
กระแสไฟชาร์จสูงสุด (mA) | 30 | 30 | 15 | 15 | 3 | 4.5 | 7.5 |
ข้อผิดพลาดในการวัดแรงดันไฟฟ้า | ±1 percent (full)±2 words | ||||||
ข้อผิดพลาดในการวัดปัจจุบัน | ±1 percent (full))±2 words | ||||||
เกิน-ข้อผิดพลาดในการตั้งค่าแรงดันไฟฟ้า | น้อยกว่าหรือเท่ากับ 1 เปอร์เซ็นต์ | ||||||
0.75 ข้อผิดพลาดในการเปลี่ยน | น้อยกว่าหรือเท่ากับ 1 เปอร์เซ็นต์ | ||||||
ค่าสัมประสิทธิ์ระลอก | ที่ Io น้อยกว่าหรือเท่ากับ 5mA น้อยกว่าหรือเท่ากับ 10 เปอร์เซ็นต์ ที่ Io น้อยกว่าหรือเท่ากับ 10mA น้อยกว่าหรือเท่ากับ 2.0 เปอร์เซ็นต์ | ||||||
เสถียรภาพของแรงดันไฟฟ้า | Random fluctuation, power supply voltage variation±10 percent , Less than or equal to 1.0 percent | ||||||
โหมดการทำงาน | การใช้งานที่ไม่ต่อเนื่อง: จัดอันดับโหลด 30 นาที แรงดันไฟฟ้า 1.1 เท่า: 10 นาที | ||||||
ความชื้นในสิ่งแวดล้อม | -10 องศา -40 องศา | ||||||
ความชื้นสัมพัทธ์ | เมื่ออุณหภูมิ 25 องศา ไม่เกิน 85 เปอร์เซ็นต์ (ไม่มีการควบแน่น) | ||||||
ความสูง | ต่ำกว่า 1500 เมตร | ||||||
รายการบรรจุภัณฑ์
ไม่. | รายการ | จำนวน |
1 | หน่วยควบคุม | 1 ชิ้น |
2 | บูสเตอร์ไฟฟ้าแรงสูง | 2 ชิ้น |
3 | ตัวต้านทานจำกัดกระแส | 1 ชิ้น |
4 | แท่งคายประจุพร้อมสายดิน | 1 ชิ้น |
5 | สายทดสอบไฟฟ้าแรงสูง | 1 ชิ้น |
6 | สายความถี่กลาง | 1 ชุด |
7 | สายดิน | 1 ชุด |
8 | สายไฟ | 1 ชิ้น |
9 | ฟิวส์ | หลาย |
10 | แกนรองรับของตัวต้านทานจำกัดกระแส | 1 ชิ้น |
11 | ไมโครมิเตอร์ | 1 ชิ้น |
12 | สายไฟเบอร์ไมโครมิเตอร์ | 2 ชิ้น |
