อุปกรณ์ป้องกันฟ้าผ่าเป็นส่วนประกอบสำคัญในระบบไฟฟ้ากำลัง ปกป้องอุปกรณ์และโครงสร้างพื้นฐานจากผลกระทบที่สร้างความเสียหายจากฟ้าผ่า เพื่อให้มั่นใจว่าทำงานได้อย่างเหมาะสม การทดสอบเป็นประจำจึงเป็นสิ่งจำเป็น หนึ่งในพารามิเตอร์สำคัญที่วัดได้ในระหว่างกระบวนการทดสอบคือกระแสรั่วไหลของตัวป้องกันฟ้าผ่า ในฐานะซัพพลายเออร์ชั้นนำด้านเครื่องทดสอบตัวป้องกันฟ้าผ่า ผมจะเจาะลึกว่าเครื่องทดสอบเหล่านี้วัดกระแสรั่วไหลของตัวป้องกันฟ้าผ่าอย่างไร
ทำความเข้าใจความสำคัญของการวัดกระแสไฟฟ้ารั่ว
กระแสรั่วไหลคือกระแสไฟฟ้าจำนวนเล็กน้อยที่ไหลผ่านตัวป้องกันฟ้าผ่าภายใต้สภาวะการทำงานปกติ การตรวจสอบกระแสนี้มีความสำคัญเนื่องจากกระแสรั่วไหลที่เพิ่มขึ้นผิดปกติอาจบ่งบอกถึงการเสื่อมสภาพของประสิทธิภาพของตัวดักจับ ปัจจัยต่างๆ เช่น อายุ การปนเปื้อน หรือความเสียหายภายในอาจทำให้กระแสไฟรั่วเพิ่มขึ้น ซึ่งอาจนำไปสู่ความล้มเหลวของตัวป้องกันฟ้าผ่าในที่สุด ด้วยการวัดกระแสไฟฟ้ารั่วอย่างแม่นยำ เราจึงสามารถตรวจพบปัญหาที่อาจเกิดขึ้นได้ตั้งแต่เนิ่นๆ และใช้มาตรการป้องกันเพื่อหลีกเลี่ยงความเสียหายของอุปกรณ์ที่มีค่าใช้จ่ายสูงและไฟฟ้าดับ
หลักการพื้นฐานของการวัดกระแสไฟรั่ว
การวัดกระแสรั่วไหลในตัวป้องกันฟ้าผ่าจะขึ้นอยู่กับกฎของโอห์ม ซึ่งระบุว่ากระแส (I) ที่ไหลผ่านตัวนำเท่ากับแรงดันไฟฟ้า (V) ที่คร่อมตัวนำหารด้วยความต้านทาน (R) กล่าวคือ I = V/R ในกรณีของตัวป้องกันฟ้าผ่า กระแสไฟรั่วคือกระแสที่ไหลผ่านตัวป้องกันฟ้าผ่าเมื่อมีแรงดันไฟฟ้าที่ทราบไหลผ่าน
เครื่องทดสอบระบบป้องกันฟ้าผ่าส่วนใหญ่ใช้แหล่งกำเนิดไฟฟ้าแรงสูงเพื่อทดสอบแรงดันไฟทดสอบเฉพาะกับตัวป้องกันฟ้าผ่า โดยทั่วไปแล้วแรงดันไฟฟ้าทดสอบจะถูกเลือกเพื่อจำลองสภาพการทำงานของสายดิน จากนั้นผู้ทดสอบจะวัดกระแสที่ไหลผ่านสายดินโดยใช้อุปกรณ์วัดกระแส เช่น ตัวต้านทานแบบแบ่งหรือหม้อแปลงกระแสไฟฟ้า
ส่วนประกอบของเครื่องทดสอบระบบป้องกันฟ้าผ่า
เครื่องทดสอบระบบป้องกันฟ้าผ่าทั่วไปประกอบด้วยส่วนประกอบหลักดังต่อไปนี้:
แหล่งกำเนิดไฟฟ้าแรงสูง
แหล่งกำเนิดไฟฟ้าแรงสูงมีหน้าที่สร้างแรงดันไฟฟ้าทดสอบ จะต้องสามารถให้แรงดันไฟฟ้าเอาท์พุตที่เสถียรและแม่นยำ ระดับแรงดันไฟฟ้าขึ้นอยู่กับชนิดและพิกัดของตัวป้องกันฟ้าผ่าที่กำลังทดสอบ ตัวอย่างเช่น สำหรับตัวป้องกันฟ้าผ่าแรงดันต่ำ แรงดันทดสอบอาจอยู่ในช่วงไม่กี่กิโลโวลต์ ในขณะที่ตัวป้องกันฟ้าผ่าแรงดันสูงที่ใช้ในระบบส่งกำลัง แรงดันทดสอบสามารถมีได้หลายสิบกิโลโวลต์
กระแส - อุปกรณ์วัด
ดังที่ได้กล่าวไว้ข้างต้น อุปกรณ์วัดกระแสใช้เพื่อวัดกระแสรั่วไหลที่ไหลผ่านตัวป้องกันฟ้าผ่า ตัวต้านทานแบบแบ่งเป็นทางเลือกทั่วไปสำหรับการวัดกระแสระดับต่ำ มันทำงานโดยการแปลงกระแสให้เป็นแรงดันตกคร่อมตัวต้านทาน ซึ่งสามารถวัดได้โดยใช้โวลต์มิเตอร์ หม้อแปลงกระแสใช้สำหรับวัดกระแสที่สูงขึ้น ทำงานบนหลักการของการเหนี่ยวนำแม่เหล็กไฟฟ้า โดยที่กระแสปฐมภูมิ (กระแสรั่วไหล) ทำให้เกิดกระแสทุติยภูมิในหม้อแปลง ซึ่งสามารถวัดได้ง่าย
หน่วยควบคุมและแสดงผล
หน่วยควบคุมและแสดงผลช่วยให้ผู้ปฏิบัติงานสามารถตั้งค่าพารามิเตอร์การทดสอบ เช่น แรงดันทดสอบและเวลาในการวัด นอกจากนี้ยังแสดงค่ากระแสไฟรั่วที่วัดได้ เครื่องทดสอบระบบป้องกันฟ้าผ่าสมัยใหม่มักมีจอแสดงผลแบบดิจิทัลและอาจติดตั้งความสามารถในการบันทึกข้อมูล ช่วยให้ผู้ปฏิบัติงานจัดเก็บและวิเคราะห์ผลการทดสอบได้
กระบวนการวัด
กระบวนการวัดกระแสรั่วไหลของตัวป้องกันฟ้าผ่าโดยใช้เครื่องทดสอบตัวป้องกันฟ้าผ่า โดยทั่วไปจะเกี่ยวข้องกับขั้นตอนต่อไปนี้:
การตระเตรียม
ก่อนเริ่มการวัด ผู้ปฏิบัติงานต้องตรวจสอบให้แน่ใจว่าได้ถอดสายล่อฟ้าออกจากระบบไฟฟ้าอย่างเหมาะสม เพื่อหลีกเลี่ยงการรบกวนจากแรงดันไฟฟ้าในการทำงาน ผู้ทดสอบควรได้รับการสอบเทียบเพื่อให้แน่ใจว่าการวัดมีความแม่นยำ ผู้ปฏิบัติงานควรสวมอุปกรณ์ป้องกันส่วนบุคคล (PPE) ที่เหมาะสมเพื่อความปลอดภัย
การเชื่อมต่อ
เอาต์พุตแรงดันไฟฟ้าสูงของเครื่องทดสอบเชื่อมต่อกับขั้วต่อด้านบนของตัวป้องกันฟ้าผ่า และอุปกรณ์วัดกระแสจะเชื่อมต่อแบบอนุกรมกับตัวป้องกันฟ้าผ่า ขั้วต่ออีกอันของอุปกรณ์วัดกระแสเชื่อมต่อกับกราวด์ การเชื่อมต่อควรมีความปลอดภัยเพื่อให้แน่ใจว่าการวัดกระแสไฟฟ้ามีความแม่นยำ
การประยุกต์ใช้แรงดันไฟฟ้า
ผู้ปฏิบัติงานจะตั้งค่าแรงดันไฟฟ้าทดสอบบนชุดควบคุมของผู้ทดสอบ จากนั้นจึงจ่ายแรงดันไฟฟ้าไปที่ตัวป้องกันฟ้าผ่า ผู้ทดสอบจะค่อยๆ เพิ่มแรงดันไฟฟ้าไปยังระดับการทดสอบที่ต้องการ เพื่อหลีกเลี่ยงการเปลี่ยนแปลงแรงดันไฟฟ้ากะทันหันซึ่งอาจทำให้สายดินเสียหายได้
การวัดปัจจุบัน
เมื่อแรงดันทดสอบคงที่ ผู้ทดสอบจะวัดกระแสรั่วไหลที่ไหลผ่านตัวป้องกันฟ้าผ่า ค่ากระแสที่วัดได้จะแสดงบนชุดควบคุม ผู้ปฏิบัติงานอาจต้องรอสักครู่เพื่อให้กระแสคงที่ก่อนที่จะทำการวัด
การบันทึกและการวิเคราะห์ข้อมูล
ค่ากระแสไฟรั่วที่วัดได้จะถูกบันทึก พร้อมด้วยข้อมูลที่เกี่ยวข้องอื่นๆ เช่น แรงดันไฟฟ้าทดสอบ วันที่ และเวลาของการทดสอบ ผู้ปฏิบัติงานสามารถวิเคราะห์ข้อมูลเพื่อพิจารณาว่ากระแสรั่วไหลอยู่ภายในช่วงที่ยอมรับได้หรือไม่ หากกระแสรั่วไหลสูงกว่าขีดจำกัดที่ระบุ อาจจำเป็นต้องมีการตรวจสอบเพิ่มเติมเพื่อระบุสาเหตุของปัญหา
เครื่องมือทดสอบระบบป้องกันฟ้าผ่าของเรา
ที่บริษัทของเรา เรามีเครื่องทดสอบตัวป้องกันฟ้าผ่าคุณภาพสูงหลายประเภท ซึ่งออกแบบมาเพื่อวัดกระแสรั่วไหลของตัวป้องกันฟ้าผ่าได้อย่างแม่นยำ ผู้ทดสอบของเราใช้งานง่าย เชื่อถือได้ และให้ผลลัพธ์ที่แม่นยำ

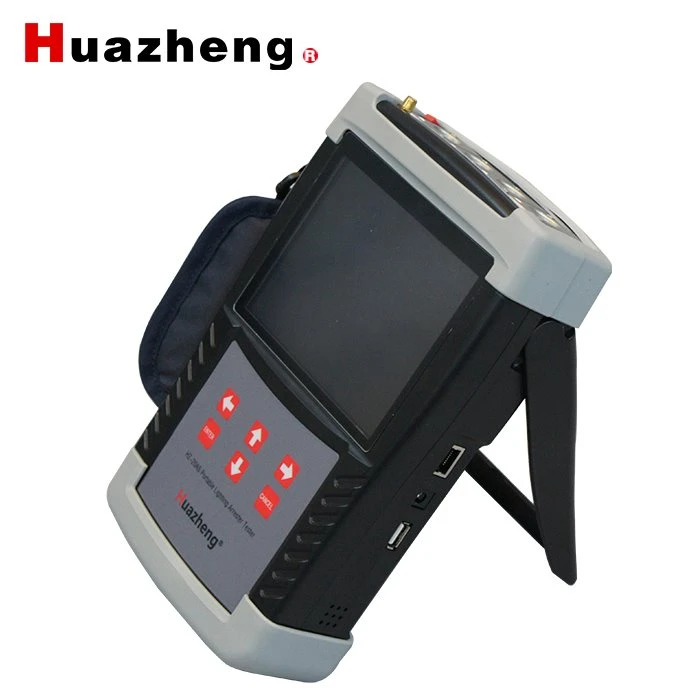

หนึ่งในผลิตภัณฑ์ยอดนิยมของเราคือเครื่องทดสอบอุปกรณ์ป้องกันฟ้าผ่าแบบมือถือ HZ - 20AS ซิงค์ออกไซด์. เครื่องทดสอบแบบมือถือนี้เหมาะสำหรับการทดสอบตัวป้องกันฟ้าผ่าซิงค์ออกไซด์นอกสถานที่ มีการออกแบบที่กะทัดรัด ทำให้พกพาและใช้งานในสภาพแวดล้อมต่างๆ ได้ง่าย สามารถวัดกระแสไฟฟ้ารั่วได้ด้วยความแม่นยำสูงและให้ผลการทดสอบที่ชัดเจนและใช้งานง่าย
อีกหนึ่งผลิตภัณฑ์ในกลุ่มผลิตภัณฑ์ของเราคือHZJS - 3KV 3kV เครื่องทดสอบตัวปล่อยฟ้าผ่าซิงค์ออกไซด์ซิงค์ออกไซด์. เครื่องทดสอบนี้ได้รับการออกแบบมาเป็นพิเศษสำหรับการทดสอบตัวนับการปล่อยประจุของตัวป้องกันฟ้าผ่าซิงค์ออกไซด์ ไม่เพียงแต่สามารถวัดกระแสรั่วไหลเท่านั้น แต่ยังตรวจสอบการทำงานของตัวนับปล่อยประจุ เพื่อให้มั่นใจถึงประสิทธิภาพโดยรวมของตัวป้องกันฟ้าผ่า
นอกจากนี้เรายังนำเสนอHZ - 20A - ชุดทดสอบตัวดักจับฟ้าผ่าแบบมือถือ I. ชุดทดสอบที่ครอบคลุมนี้ประกอบด้วยส่วนประกอบที่จำเป็นทั้งหมดสำหรับการทดสอบตัวป้องกันฟ้าผ่า ซึ่งเป็นโซลูชันที่สะดวกและคุ้มค่าสำหรับลูกค้าของเรา
บทสรุป
การวัดกระแสรั่วไหลของตัวป้องกันฟ้าผ่าเป็นขั้นตอนสำคัญในการรับรองการทำงานที่เหมาะสมและความปลอดภัยของระบบไฟฟ้ากำลัง เครื่องทดสอบตัวป้องกันฟ้าผ่ามีบทบาทสำคัญในกระบวนการนี้โดยให้การวัดที่แม่นยำและเชื่อถือได้ ในฐานะซัพพลายเออร์ชั้นนำของเครื่องทดสอบตัวป้องกันฟ้าผ่า เรามุ่งมั่นที่จะนำเสนอผลิตภัณฑ์คุณภาพสูงที่ตรงตามความต้องการของลูกค้า
หากคุณสนใจเครื่องทดสอบอุปกรณ์ป้องกันฟ้าผ่าของเรา หรือมีคำถามใดๆ เกี่ยวกับการวัดกระแสไฟรั่ว โปรดติดต่อเรา เราพร้อมที่จะหารือเกี่ยวกับความต้องการเฉพาะของคุณและมอบโซลูชั่นที่ดีที่สุดให้กับคุณ ทีมผู้เชี่ยวชาญของเราพร้อมให้การสนับสนุนและความช่วยเหลือด้านเทคนิคเสมอ ไม่ว่าคุณจะเป็นบริษัทสาธารณูปโภคด้านพลังงาน ผู้ผลิตอุปกรณ์ไฟฟ้า หรือผู้ใช้ในอุตสาหกรรม เราสามารถช่วยให้คุณมั่นใจในการทำงานที่เชื่อถือได้ของตัวป้องกันฟ้าผ่า
อ้างอิง
- "การป้องกันระบบไฟฟ้ากำลัง" โดย AJ Swart และ JR Lucas
- "วิศวกรรมไฟฟ้าแรงสูง: พื้นฐาน" โดย MS Naidu และ V. Kamaraju
- คู่มือผู้ผลิตเครื่องทดสอบระบบป้องกันฟ้าผ่า
